10W1v3-4 | Altavoz de subgraves de 10 pulgadas

Controlador de subwoofer de 10 pulgadas (250 mm), 4 Ω

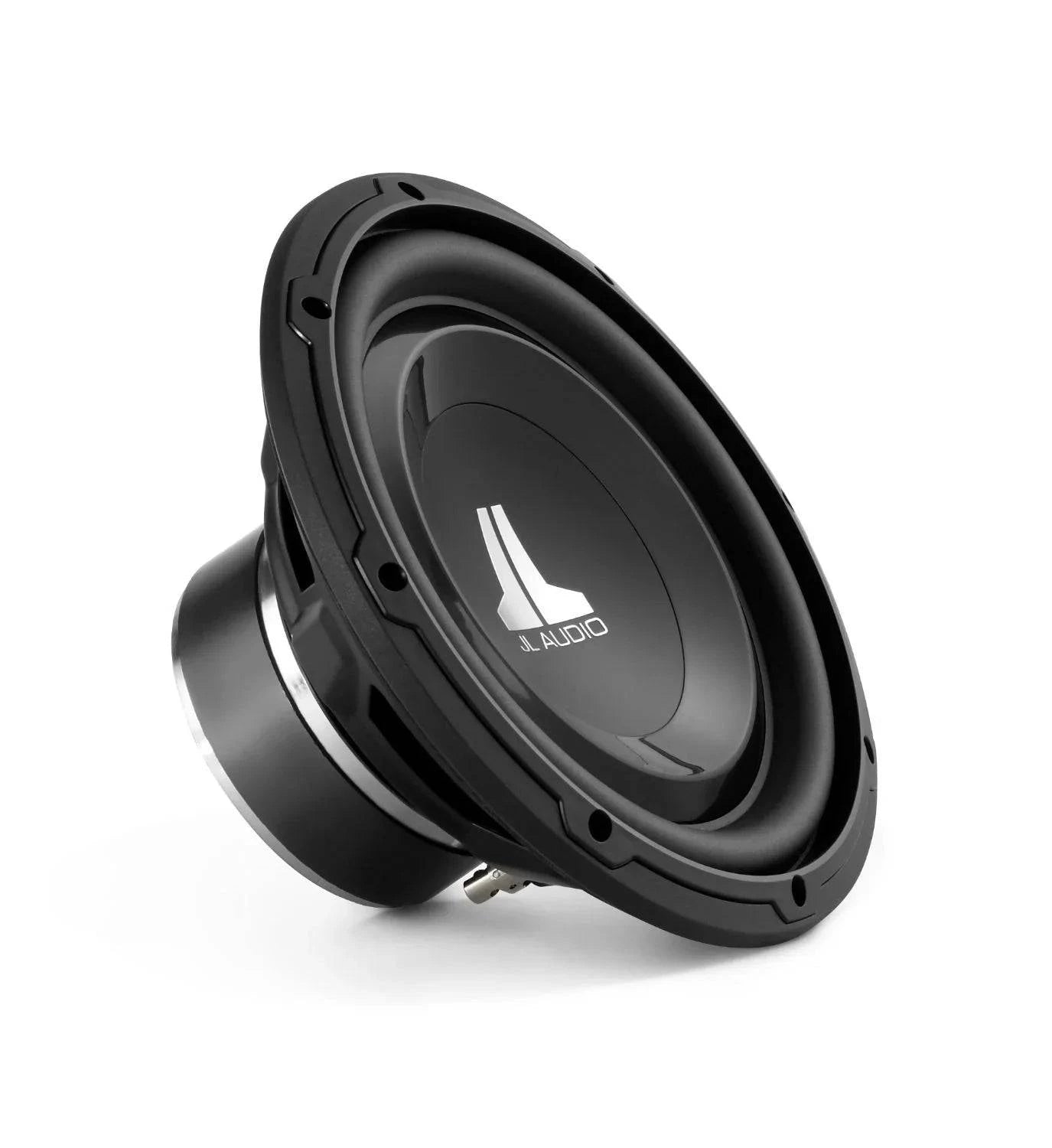

Audio JL 10W1v3-4

Altavoz de subgraves W1v3 de 10 pulgadas (300 W, 4 Ω)

El 10W1v3 es una excelente opción cuando el espacio es muy reducido y la potencia del amplificador es moderada. Cuenta con una profundidad de montaje reducida (4,6 pulg./117 mm) y una estructura de motor compacta, lo que le permite caber cómodamente en muchos espacios donde un controlador típico de 10 pulgadas no cabe. Al carecer de un poste de ventilación, la parte trasera de la estructura del motor se puede colocar directamente contra el límite del recinto. La excelente capacidad de excursión y la linealidad le permiten reproducir subgraves con una extensión y calidad sorprendentes. Varias de las tecnologías patentadas de JL Audio mejoran su rendimiento y confiabilidad.

El 10W1v3-4 se utiliza mejor con una potencia de amplificador en el rango de 75 W - 300 W y está optimizado para funcionar en un compacto de 0,55 pies cúbicos. Gabinete sellado de 15,57 l (pies).

Especificaciones generales

Especificaciones de generación
Manejo continuo de energía (RMS)	300 vatios
Potencia recomendada del amplificador (RMS)	75 - 300W
Impedancia nominal (Znom)	4 Ω
Especificaciones físicas
Diámetro nominal	10,0 pulg./250 mm
Diámetro total (A)	10,5 pulgadas/267 mm
Diámetro del orificio de montaje (B)	9,0625 pulg./230 mm
Diámetro del círculo del orificio del perno (C)	9,7 pulgadas/246 mm
Diámetro exterior del motor (D)	4,92 pulgadas/125 mm
Profundidad de montaje (E)	4,6 pulgadas/117 mm
Desplazamiento del conductor	0,037 pies cúbicos/1,05 L
Peso neto	9,9 libras/4,5 kg
Parámetros
Resonancia de aire libre (Fs)	26,15Hz
“Q” Eléctrica (Qes)	0,475
“Q” mecánica (Qms)	7.243
Total de altavoces “Q” (Qts)	0.446
Cumplimiento equivalente (Vas)	1,533 pies cúbicos / 43,41 litros
Excursión lineal unidireccional (Xmax)*	0,45 pulgadas / 11 mm
Eficiencia de referencia (no)	0,16%
Eficiencia (1 W / 1 m)**	84,2 dB SPL
Área efectiva del pistón (Sd)	53,584 pulgadas cuadradas / 0,0346 metros cuadrados
Resistencia CC (Re)	3,902 Ω
* Las especificaciones Xmax se obtienen mediante el método de voladizo de bobina móvil unidireccional sin aplicar factores de corrección. ** La eficiencia (1 W / 1 m) no es un indicador preciso de la capacidad de salida de un subwoofer y no debe usarse como comparación con otros subwoofers para determinar cuál es "más ruidoso".
Especificaciones del gabinete sellado
Espesor de pared	0,75 pulgadas/19 mm
Grosor del deflector frontal	0,75 pulgadas/19 mm
Volumen (int. neto)	0,55 pies cúbicos / 15,57 litros
Ancho externo (W)	16,5 pulgadas/419 mm
Altura externa (H)	13,5 pulgadas/343 mm
Profundidad externa (D)	7 pulgadas/178 mm
F3	43,1Hz
fc	50,9Hz
qtc	0,868
Especificaciones del gabinete portado
Espesor de pared	0,75 pulgadas/19 mm
Grosor del deflector frontal	0,75 pulgadas/19 mm
Volumen (int. neto)	0,9 pies cúbicos/25,5 L
Ancho externo (W)	17,0 pulgadas/432 mm
Altura externa (H)	11,5 pulgadas/292 mm
Profundidad externa (D)	15,25 pulgadas/387 mm
Ancho del puerto de ranura interna (SW)	1,125 pulgadas/28,6 mm
Altura del puerto de ranura interna (SH)	10,0 pulg./254 mm
Longitud del puerto de ranura interna (SL)	30,1875 pulg./767 mm
Longitud de extensión del puerto (EL)	12,50 pulgadas/318 mm
Frecuencia de sintonización (Fb)	32,17Hz
F3	31,92Hz

Notas adjuntas
* Las recomendaciones de gabinete enumeradas anteriormente son dimensiones externas que suponen el uso de material de 0,75 pulgadas (19 mm) de espesor. Si está utilizando material de 16 mm (0,625 pulgadas) de espesor, reste 6,5 mm (0,25 pulgadas) de cada dimensión. No utilice ningún material con un espesor inferior a 0,625 pulgadas (16 mm), ya que esto puede comprometer la rigidez del gabinete.

* ¡Todos los volúmenes de gabinete enumerados anteriormente son volúmenes internos netos! Se debe sumar el desplazamiento del conductor, el desplazamiento del puerto y el desplazamiento de la riostra para obtener el volumen interno bruto final. Todas las dimensiones de armario anteriores ya han tenido esto en cuenta.

* Cuando utilice varios subwoofers en un gabinete común, deberá volver a calcular las dimensiones del gabinete y del puerto. Para obtener ayuda, comuníquese con su distribuidor autorizado de JL Audio o con el soporte técnico de JL Audio.

* Recomendamos el uso de este altavoz en un sistema biamplificado utilizando altavoces satélite de alta calidad y un amplificador de alta calidad. No recomendamos el uso de este subwoofer con un crossover pasivo (bobina), ya que este tipo de dispositivo afectará negativamente el rendimiento.

* Todas las especificaciones están sujetas a cambios sin previo aviso.

Aviso de seguridad
La exposición prolongada a niveles de presión sonora superiores a 100 dB puede provocar una pérdida auditiva permanente. Este altavoz de alto rendimiento puede superar este nivel. Por favor, ejerza moderación en su funcionamiento para preservar su capacidad de disfrutar de su fidelidad.

Al instalar un subwoofer en su vehículo, es extremadamente importante asegurar la caja firmemente. Recomendamos atornillar el recinto a través del metal del piso o del bastidor del vehículo con arandelas de gran diámetro como refuerzo. Si un recinto no está firmemente sujeto, puede convertirse en un proyectil en caso de colisión. Esto es particularmente importante en un hatchback, una camioneta, un vehículo deportivo utilitario o una camioneta.
