10W3v3-4 | Altavoz de subgraves de 10 pulgadas

Controlador de subwoofer de 10 pulgadas (250 mm), 4 Ω

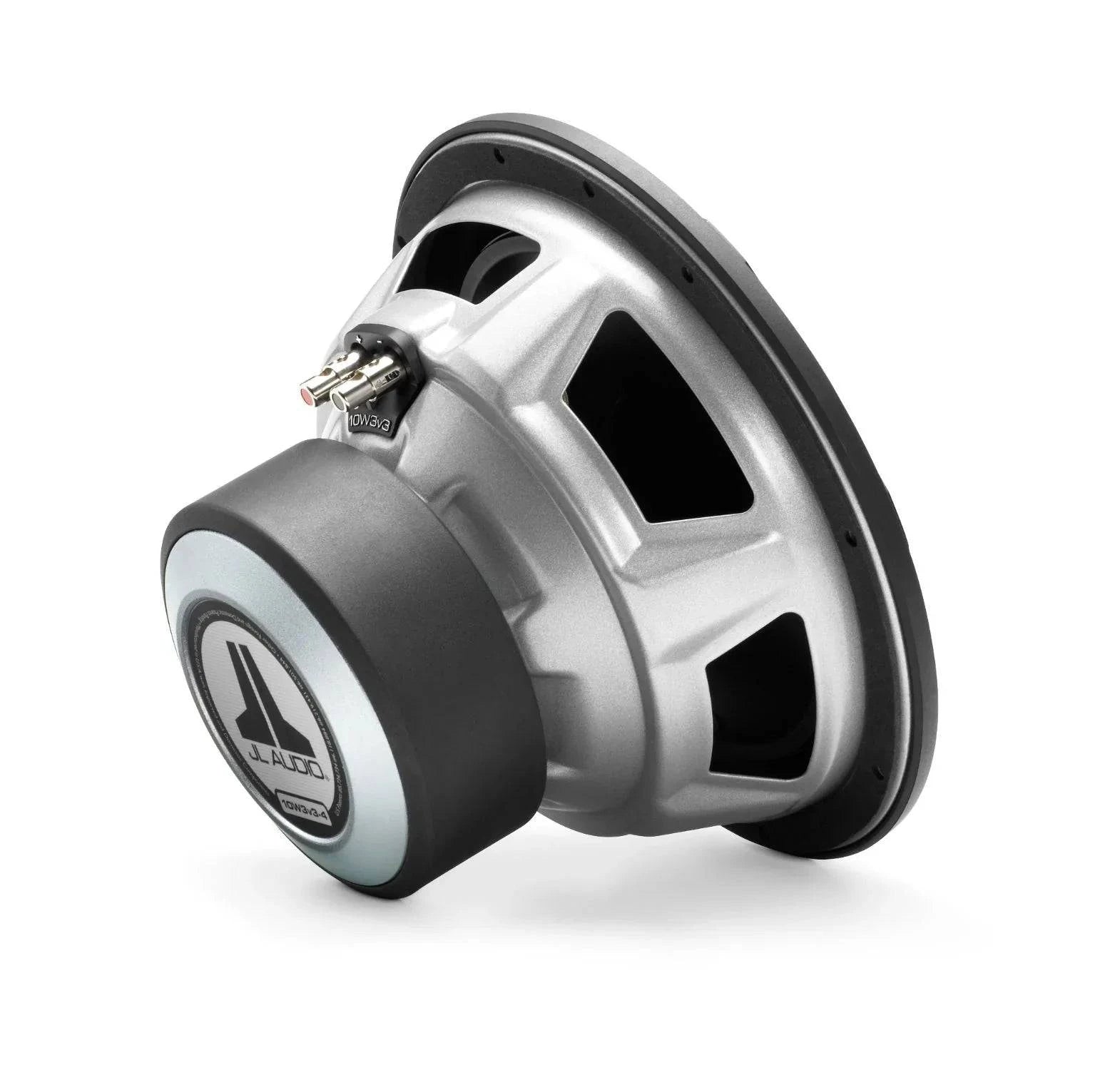

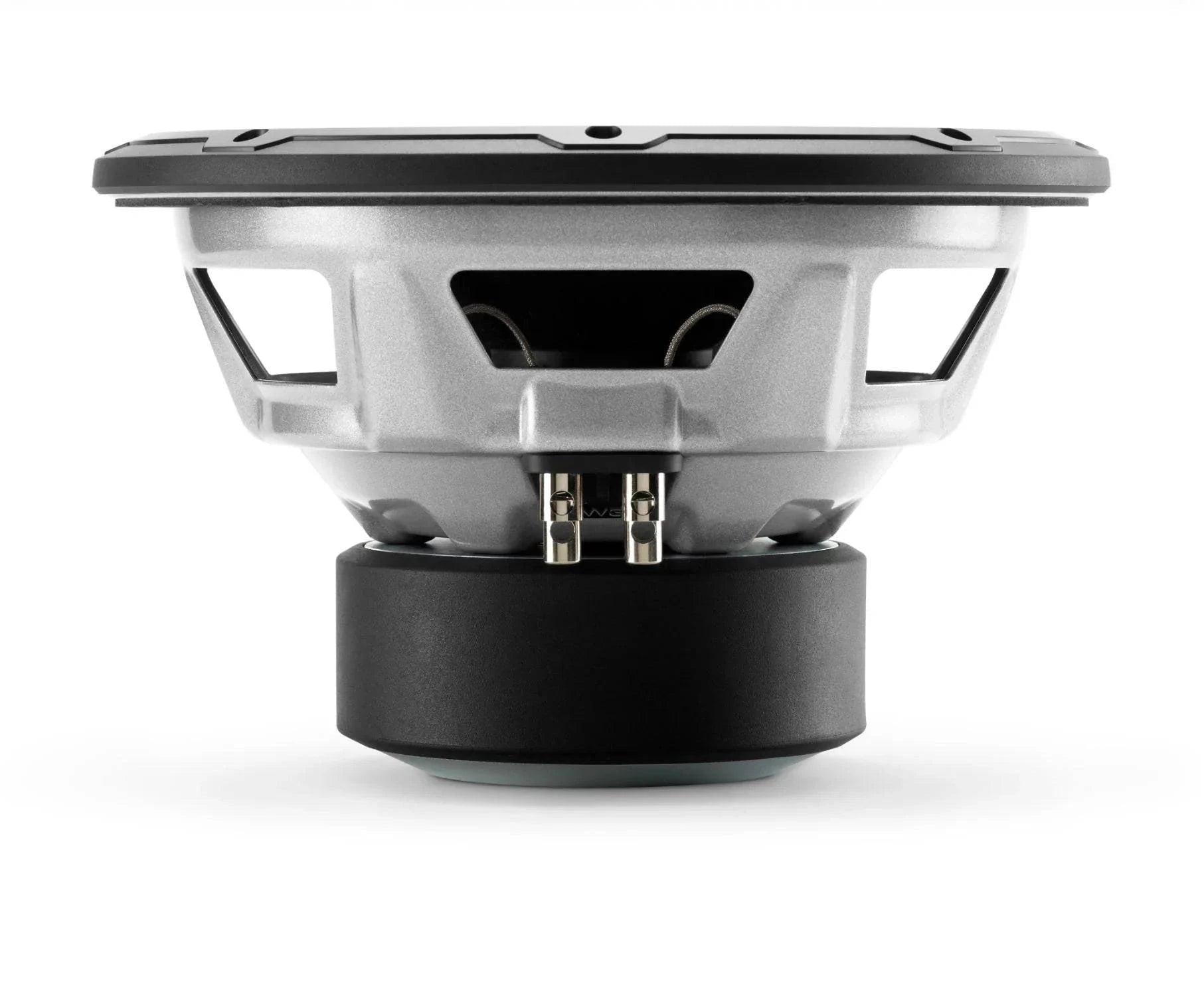

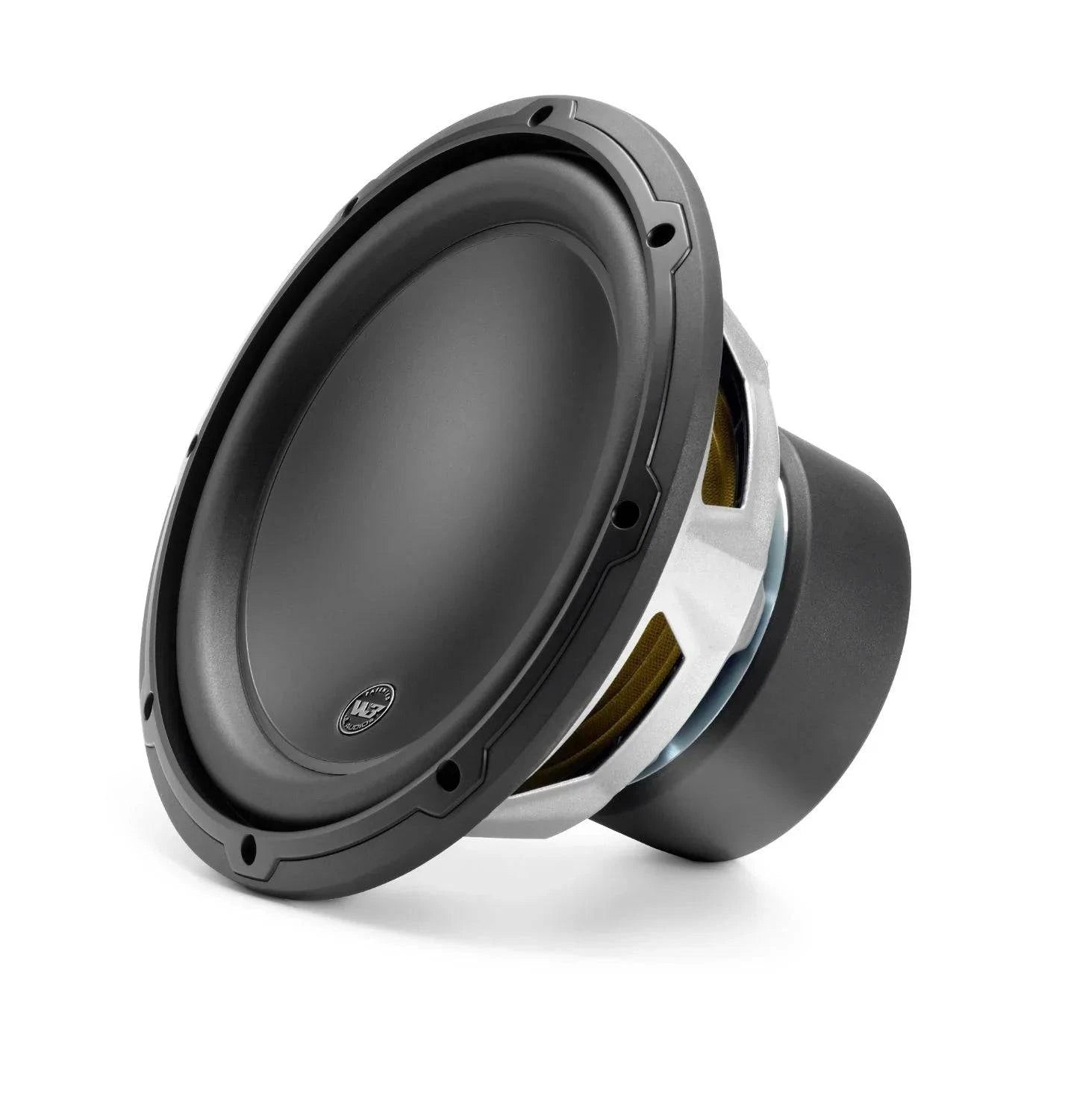

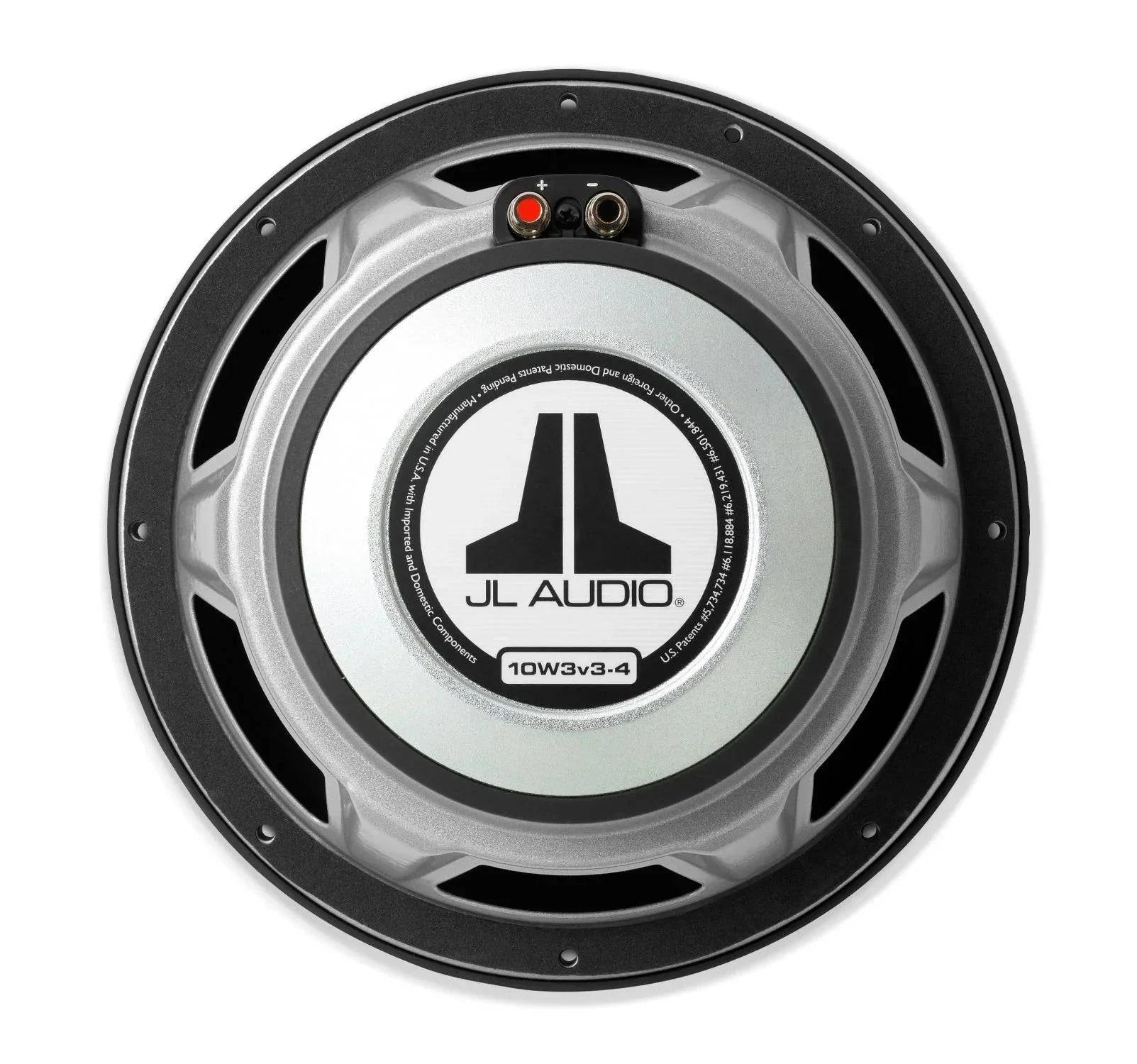

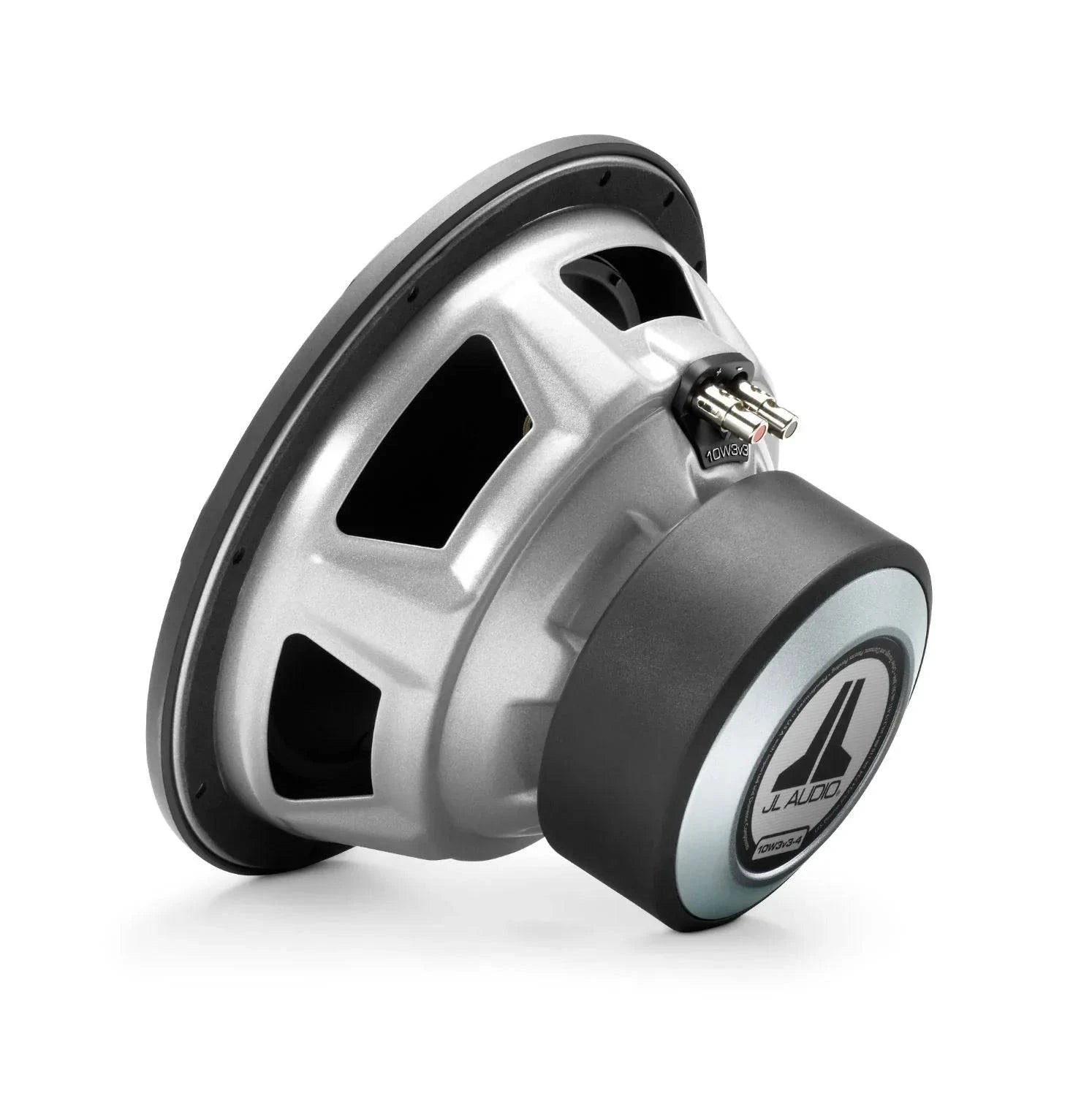

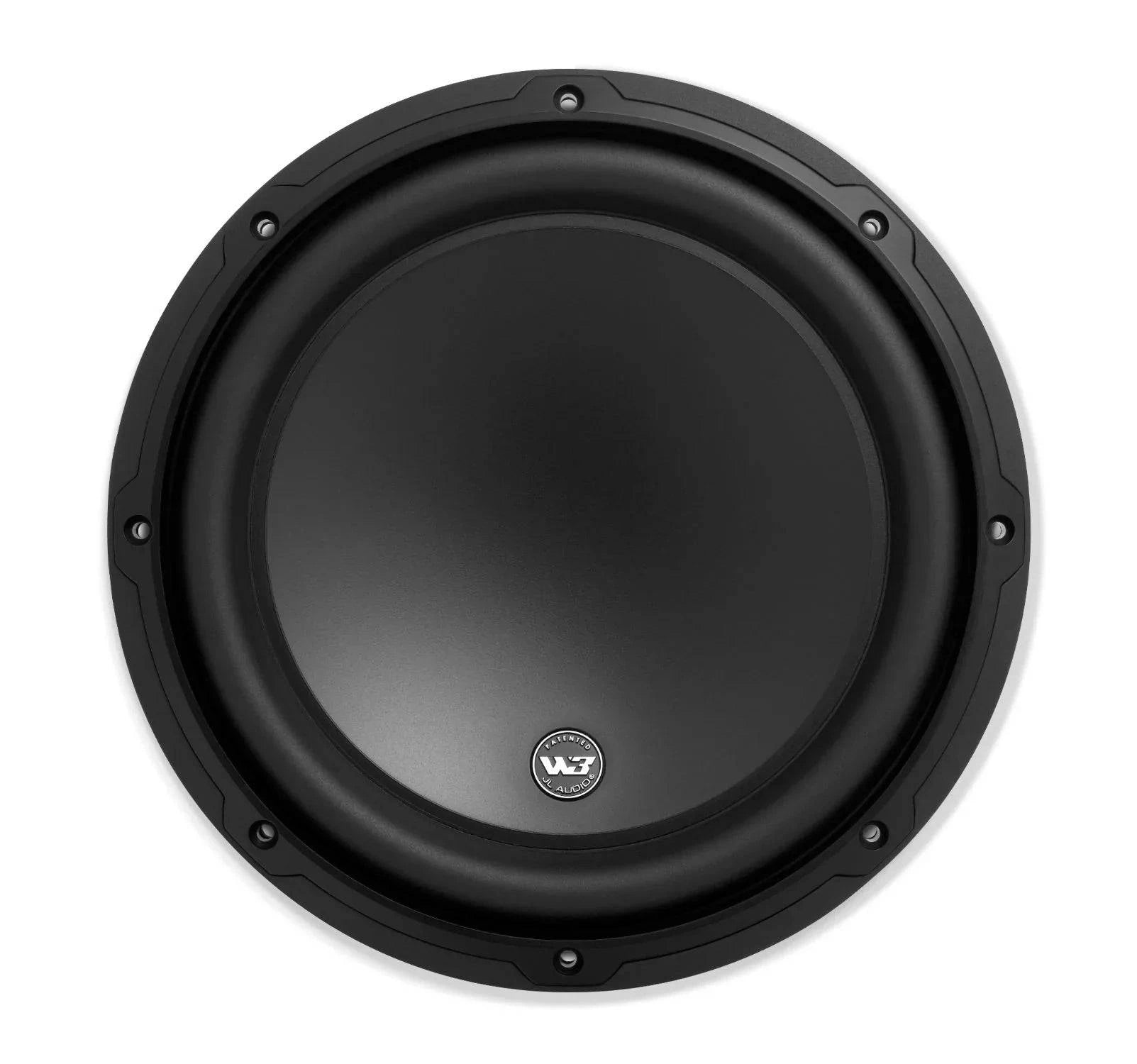

Audio JL 10W3v3-4

Altavoz de subgraves W3v3 de 10 pulgadas (500 W, 4 Ω)

Este aclamado subwoofer logra un excelente equilibrio en el manejo de potencia, los requisitos de la carcasa y la excursión para ofrecer excelentes resultados en aplicaciones de potencia media. Se aplican varias tecnologías exclusivas de JL Audio y técnicas de ensamblaje patentadas al 10W3v3 para mejorar la linealidad y la confiabilidad.

El 10W3v3-4 se utiliza mejor con una potencia de amplificador en el rango de 150 W - 500 W y está optimizado para funcionar en un compacto de 0,625 pies cúbicos. gabinete sellado de 17,7 l (pies cúbicos), o un gabinete sellado de 1,125 pies cúbicos. Gabinete con puerto de 31,9 l (pies).

Especificaciones generales

Especificaciones de generación
Manejo continuo de energía (RMS)	500 vatios
Potencia recomendada del amplificador (RMS)	150 - 500W
Impedancia nominal (Znom)	4 Ω
Especificaciones físicas
Diámetro nominal	10,0 pulg./250 mm
Diámetro total (A)	10,5 pulgadas/267 mm
Diámetro del orificio de montaje (B)	9,0625 pulgadas/230 mm
Diámetro del círculo del orificio del perno (C)	9,7 pulgadas/246,5 mm
Diámetro exterior del motor (D)	5,25 pulgadas/133 mm
Profundidad de montaje (E)	5,93 pulgadas/151 mm
Desplazamiento del conductor	0,049 pies cúbicos/1,39 L
Peso neto	12,25 libras/5,56 kg
Parámetros
Resonancia de aire libre (Fs)	31,49Hz
“Q” Eléctrica (Qes)	0.523
“Q” mecánica (Qms)	7.017
Total de altavoces “Q” (Qts)	0,485
Cumplimiento equivalente (Vas)	1.138 pies cúbicos / 32,23 litros
Excursión lineal unidireccional (Xmax)*	0,550 pulg./14,0 mm
Eficiencia de referencia (no)	0,19%
Eficiencia (1 W / 1 m)**	84,87 dB SPL
Área efectiva del pistón (Sd)	53,475 pulgadas cuadradas / 0,0345 metros cuadrados
Resistencia CC (Re)	3,567 Ω
* Las especificaciones Xmax se obtienen mediante el método de voladizo de bobina móvil unidireccional sin aplicar factores de corrección. ** La eficiencia (1 W / 1 m) no es un indicador preciso de la capacidad de salida de un subwoofer y no debe usarse como comparación con otros subwoofers para determinar cuál es "más ruidoso".
Especificaciones del gabinete sellado
Espesor de pared	0,75 pulgadas/19 mm
Grosor del deflector frontal	0,75 pulgadas/19 mm
Volumen (int. neto)	0,625 pies cúbicos/17,7 L
Ancho externo (W)	17,875 pulg./454 mm
Altura externa (H)	11 pulgadas/279 mm
Profundidad externa (D)	9 pulgadas/229 mm
F3	46,9Hz
fc	52,9Hz
qtc	0.818
Especificaciones del gabinete portado
Espesor de pared	0,75 pulgadas/19 mm
Grosor del deflector frontal	0,75 pulgadas/19 mm
Volumen (int. neto)	1,125 pies cúbicos / 31,9 L
Ancho externo (W)	23 pulgadas/584 mm
Altura externa (H)	12 pulg./305 mm
Profundidad externa (D)	13 pulgadas/330 mm
Ancho del puerto de ranura interna (SW)	1,25 pulgadas/32 mm
Altura del puerto de ranura interna (SH)	10,5 pulgadas/267 mm
Longitud del puerto de ranura interna (SL)	28,625 pulg./727 mm
Longitud de extensión del puerto (EL)	15 pulgadas/381 mm
Frecuencia de sintonización (Fb)	31,8Hz
F3	31,7Hz

Notas adjuntas
* Las recomendaciones de gabinete enumeradas anteriormente son dimensiones externas que suponen el uso de material de 0,75 pulgadas (19 mm) de espesor. Si está utilizando material de 16 mm (0,625 pulgadas) de espesor, reste 6,5 mm (0,25 pulgadas) de cada dimensión. No utilice ningún material con un espesor inferior a 0,625 pulgadas (16 mm), ya que esto puede comprometer la rigidez del gabinete.
* ¡Todos los volúmenes de gabinete enumerados anteriormente son volúmenes internos netos! Se debe sumar el desplazamiento del conductor, el desplazamiento del puerto y el desplazamiento de la riostra para obtener el volumen interno bruto final. Todas las dimensiones de armario anteriores ya han tenido esto en cuenta.
* Cuando utilice varios subwoofers en un gabinete común, deberá volver a calcular las dimensiones del gabinete y del puerto. Para obtener ayuda, comuníquese con su distribuidor autorizado de JL Audio o con el soporte técnico de JL Audio.
* Recomendamos el uso de este altavoz en un sistema biamplificado utilizando altavoces satélite de alta calidad y un amplificador de alta calidad. No recomendamos el uso de este subwoofer con un crossover pasivo (bobina), ya que este tipo de dispositivo afectará negativamente el rendimiento.
* Todas las especificaciones están sujetas a cambios sin previo aviso.
Aviso de seguridad
La exposición prolongada a niveles de presión sonora superiores a 100 dB puede provocar una pérdida auditiva permanente. Este altavoz de alto rendimiento puede superar este nivel. Por favor, ejerza moderación en su funcionamiento para preservar su capacidad de disfrutar de su fidelidad.
Al instalar un subwoofer en su vehículo, es extremadamente importante asegurar la caja firmemente. Recomendamos atornillar el recinto a través del metal del piso o del bastidor del vehículo con arandelas de gran diámetro como refuerzo. Si un recinto no está firmemente sujeto, puede convertirse en un proyectil en caso de colisión. Esto es particularmente importante en un hatchback, una camioneta, un vehículo deportivo utilitario o una camioneta.
