JL Audio 12W0v3-4

Controlador de subwoofer de 12 pulgadas (300 mm), 4 Ω

Audio JL 12W0v3-4

Altavoz de subgraves W0v3 de 12 pulgadas (300 W, 4 Ω)

El 12W0v3 tiene un rendimiento robusto con excelente eficiencia, capacidad de excursión y linealidad. Su envolvente de rendimiento general lo sitúa en la cima de su clase de precio. Cuenta con una robusta bobina móvil de 2 pulgadas de diámetro y nuestro diseño de enfriamiento de marco elevado para mejorar el manejo de potencia y la confiabilidad.

El 12W0v3 se utiliza mejor con una potencia de amplificador en el rango de 75 W - 300 W y está optimizado para funcionar en un tamaño moderado de 1,375 pies cúbicos. gabinete sellado de 38,9 l (pies cúbicos), o un gabinete sellado de 1,75 pies cúbicos. Gabinete con puerto de 49,6 l (pies).

Especificaciones generales

Especificaciones de generación
Manejo continuo de energía (RMS)	300 vatios
Potencia recomendada del amplificador (RMS)	75 - 300W
Impedancia nominal (Znom)	4 Ω
Especificaciones físicas
Diámetro nominal	12,0 pulg./300 mm
Diámetro total (A)	12,52 pulgadas/318 mm
Diámetro del orificio de montaje (B)	11,0625 pulgadas/281 mm
Diámetro del círculo del orificio del perno (C)	11,7 pulgadas/297 mm
Diámetro exterior del motor (D)	5,05 pulgadas/128 mm
Profundidad de montaje (E)	5,40 pulgadas/137 mm
Desplazamiento del conductor	0,048 pies cúbicos/1,36 L
Peso neto	8,11 libras/3,68 kg
Parámetros
Resonancia de aire libre (Fs)	28,43Hz
“Q” Eléctrica (Qes)	0,715
“Q” mecánica (Qms)	10.709
Total de altavoces “Q” (Qts)	0,67
Cumplimiento equivalente (Vas)	2,530 pies cúbicos / 71,64 litros
Excursión lineal unidireccional (Xmax)*	0,45 pulgadas/11,4 mm
Eficiencia de referencia (no)	0,22%
Eficiencia (1 W / 1 m)**	85,64 dB SPL
Área efectiva del pistón (Sd)	74,509 pulgadas cuadradas / 0,0481 m2
Resistencia CC (Re)	4.280 Ω
* Las especificaciones Xmax se obtienen mediante el método de voladizo de bobina móvil unidireccional sin aplicar factores de corrección. ** La eficiencia (1 W / 1 m) no es un indicador preciso de la capacidad de salida de un subwoofer y no debe usarse como comparación con otros subwoofers para determinar cuál es "más ruidoso".
Especificaciones del gabinete sellado
Espesor de pared	0,75 pulgadas/19 mm
Grosor del deflector frontal	0,75 pulgadas/19 mm
Volumen (int. neto)	1,375 pies cúbicos / 38,94 litros
Ancho externo (W)	16 pulgadas/406 mm
Altura externa (H)	19 pulgadas/483 mm
Profundidad externa (D)	11,75 pulgadas/298 mm
F3	36,0Hz
fc	47,91Hz
qtc	1.179
Especificaciones del gabinete portado
Espesor de pared	0,75 pulgadas/19 mm
Grosor del deflector frontal	0,75 pulgadas/19 mm
Volumen (int. neto)	1,75 pies cúbicos / 49,6 L
Ancho externo (W)	17,5 pulgadas/445 mm
Altura externa (H)	14,75 pulgadas/375 mm
Profundidad externa (D)	16,25 pulgadas/413 mm
Diámetro del puerto interno (ID)	3 pulgadas / 76 mm
Longitud del puerto (L)	14 pulgadas/356 mm
Frecuencia de sintonización (Fb)	26Hz
F3	30,8Hz

Notas adjuntas

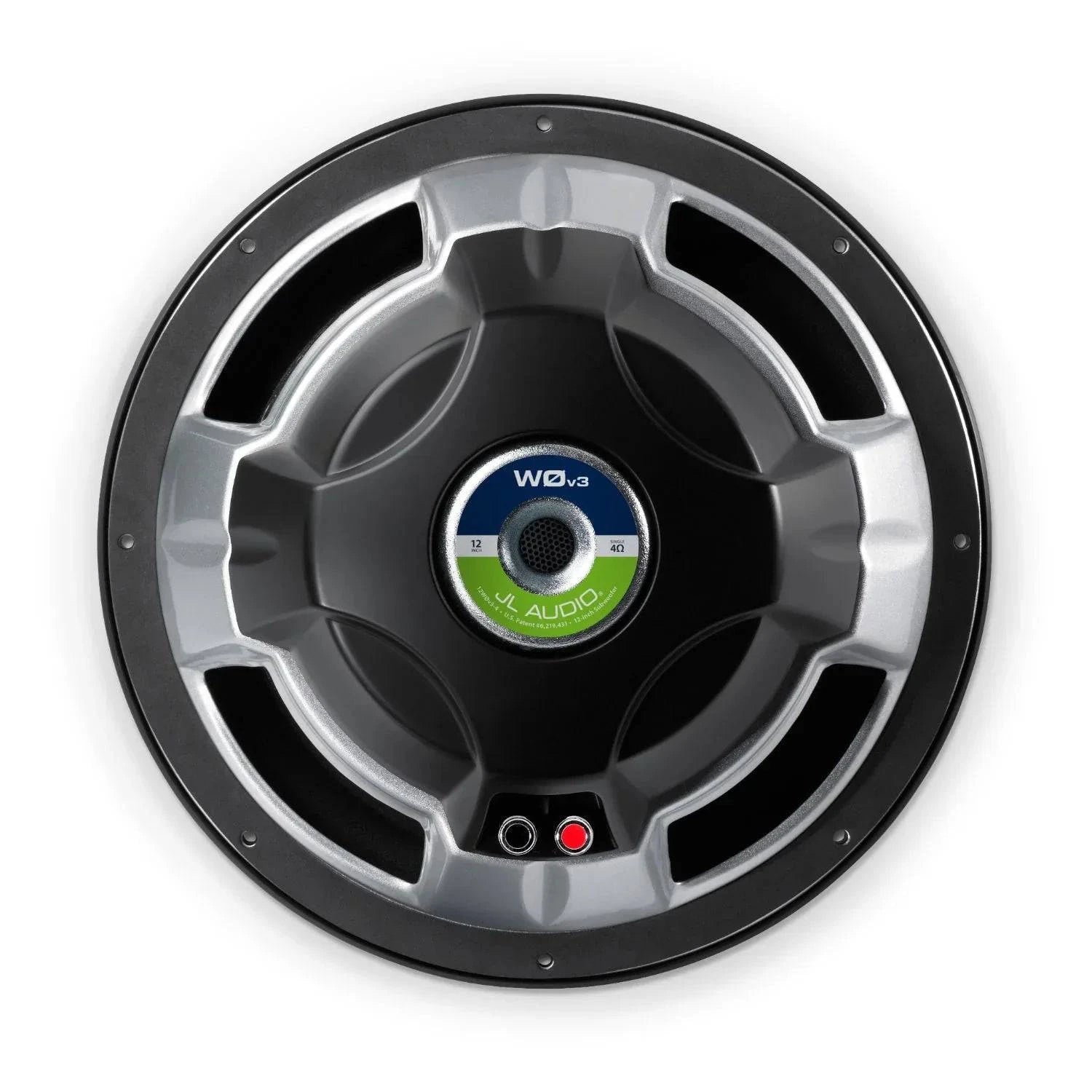

* Los W0v3 emplean un poste de ventilación para eliminar el calor y la presión del interior del altavoz. Esta ventilación está ubicada dentro de la insignia de JL Audio en la parte trasera del altavoz. Se requiere una distancia mínima de 0,5 pulgadas (13 mm) entre la parte posterior del altavoz y cualquier pared del gabinete para permitir el funcionamiento adecuado del poste de ventilación.
* Las recomendaciones de gabinete enumeradas anteriormente son dimensiones externas que suponen el uso de material de 0,75 pulgadas (19 mm) de espesor. Si está utilizando material de 16 mm (0,625 pulgadas) de espesor, reste 6,5 mm (0,25 pulgadas) de cada dimensión. No utilice ningún material con un espesor inferior a 0,625 pulgadas (16 mm), ya que esto puede comprometer la rigidez del gabinete.
* ¡Todos los volúmenes de gabinete enumerados anteriormente son volúmenes internos netos! Se debe sumar el desplazamiento del conductor, el desplazamiento del puerto y el desplazamiento de la riostra para obtener el volumen interno bruto final. Todas las dimensiones de armario anteriores ya han tenido esto en cuenta.
* Cuando utilice varios subwoofers en un gabinete común, deberá volver a calcular las dimensiones del gabinete y del puerto. Para obtener ayuda, comuníquese con su distribuidor autorizado de JL Audio o con el soporte técnico de JL Audio.
* Recomendamos el uso de este altavoz en un sistema biamplificado utilizando altavoces satélite de alta calidad y un amplificador de alta calidad. No recomendamos el uso de este subwoofer con un crossover pasivo (bobina), ya que este tipo de dispositivo afectará negativamente el rendimiento.
* Todas las especificaciones están sujetas a cambios sin previo aviso.
Aviso de seguridad
La exposición prolongada a niveles de presión sonora superiores a 100 dB puede provocar una pérdida auditiva permanente. Este altavoz de alto rendimiento puede superar este nivel. Por favor, ejerza moderación en su funcionamiento para preservar su capacidad de disfrutar de su fidelidad.
Al instalar un subwoofer en su vehículo, es extremadamente importante asegurar la caja firmemente. Recomendamos atornillar el recinto a través del metal del piso o del bastidor del vehículo con arandelas de gran diámetro como refuerzo. Si un recinto no está firmemente sujeto, puede convertirse en un proyectil en caso de colisión. Esto es particularmente importante en un hatchback, una camioneta, un vehículo deportivo utilitario o una camioneta.
